D341F46法兰式衬氟蝶

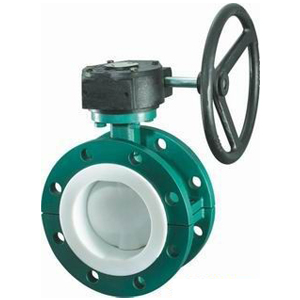

 法兰式衬氟蝶阀概述

兰式衬氟蝶阀法兰式对接结构，阀体、阀座与阀芯内衬一体化，阀门工作时，只有阀体内衬与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命。







法兰式衬氟蝶阀主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 紧固销 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE(F4)
7 填料压盖 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

 45 1Cr18Ni9 0Cr18Ni9
法兰式衬氟蝶阀主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 106 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 108 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 112 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 114 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 127 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 140 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 140 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 152 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 250 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 270 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 290 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 310 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 330 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 350 680 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 390 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 430 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 470 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 510 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 550 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48





法兰式衬氟蝶阀主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P8 R8 P3 R3
1 阀体/阀盖 A126-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
2 蝶板 A216-WCB A105 A351-CF8 A351-CF8M A351-CF3 A351-CF3M
3 阀杆 A182-F6 A182-F304 A182-F316 A182-F304L A182-F316L
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 紧固销 A182-F6 A182-F304 A182-F316 A182-F304L A182-F316L
6 填料 PTFE(F4) PTFE(F4) PTFE(F4)
7 填料压盖 A216-WCB CF8 CF8M CF8 CF3M
8 支架 A216-WCB A351-CF8 A351-CF8
9 紧固螺栓 A193-B7 A193-B8M A193-B8M
10

螺母

 A194-2H A194-8 A194-8
法兰式衬氟蝶阀主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) Class 125Lb/150Lb
80 3 127 190 152.5 127 2 19 4-φ19
100 4 127 229 190.5 157 2 24 8-φ19
125 5 127 254 216 186 2 24 8-φ22
150 6 127 279 241.5 216 2 26 8-φ22
200 8 152.4 343 298.5 270 2 29 8-φ22
250 10 203.2 406 362 324 2 31 12-φ25
300 12 203.2 483 432 381 2 32 12-φ25
350 14 203.2 533 476 413 2 35 12-φ29
400 16 203.2 597 540 470 2 37 16-φ29
450 18 203.2 635 578 533 2 40 16-φ32
500 20 203.2 699 635 584 2 43 20-φ32
600 24 203.2 813 749.5 692 2 48 20-φ25
750 30 304.8 887 846 813 2 45 44-φ23
900 36 304.8 1057 1009.7 972 2 53 44-φ26
1050 42 304.8 1226 1171.4 1130 2 59 48-φ29
1200 48 381 1392 1335 1289 2 65 44-φ32
