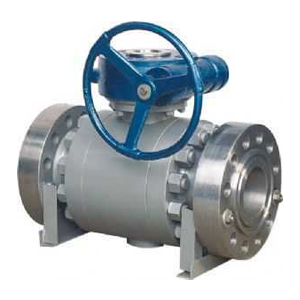

锻钢固定蜗轮球阀结构及用途
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
锻钢固定蜗轮球阀主要性能规范
|
试验压力（Mpa）
|
公称压力（Mpa）
|
压力级（Class）
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0 |
25.0 |
150
|
300
|
400
|
600
|
900
|
1500 |
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24 |
37.5 |
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4 |
|
密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6 |
27.5 |
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1 |
|
气密试验
|
0.5-0.7
|
|
工作温度
|
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
|
|
适用介质
|
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）
|
锻钢固定蜗轮球阀主要零件材质
|
零件名称
|
材料
|
|
材料代号
|
Ｃ
|
Ｌ
|
Ｐ
|
Ｒ
|
|
阀体 阀盖
|
WCB
|
ZGOOCr17Ni14Mo2（CF3M）
|
ZG1Cr18Ni9Ti（CF8）
|
ZG1Cr18Ni12Mo2Ti（CF8M）
|
|
球体
|
2Cr13
|
ZGOOCr17Ni14Mo2（CF3M）
|
ZG1Cr18Ni9Ti（CF8）
|
ZG1Cr18Ni12Mo2Ti（CF8M）
|
|
阀杆
|
2Cr13
|
316L
|
1Cr18Ni9Ti（304）
|
1Cr18Ni12Mo2Ti（316）
|
|
阀座密封面
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
螺柱 螺母
|
35 35CrMoA（B7） 45（2H）
|
2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431）
|
|
填料
|
Ｖ型PTFE、柔性石墨
|
|
