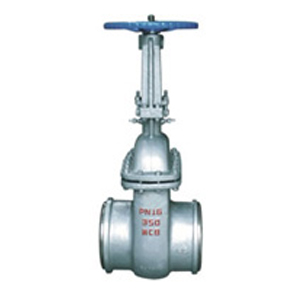

水封闸阀结构特点及用途

1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
6、DS系列水封阀门适用于公称压力≤1O.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

·水封闸阀-主要性能规范 Chief property and specification

·水封闸阀-使用范围 Scope of use

水封闸阀-主要尺寸/mm Main dimensions

DS/Z64H-16、25 DS/Z64Y-16I、25I

公称通径 DN/mm Nominal diameter L α H DO PNl.6/MPa PN2.5/MPa   D   D1   D   D1 50 250 37o30' 334 250 58 50 64 4g 65 270 37o30' 439 250 75 65 82 67 80 280 37o30' 495 300 91 79 95 77 100 300 37o30' 575 350 11O 97 117 101 125 325 37o30' 587 350 136 121 144 126 150 350 37o30' 607 350 163 146 172 158 200 400 37o30' 740 400 223 202 223 202 250 450 37o30' 863 400 278 254 278 254 300 500 37o30' 990 400 330 305 330 305 350 550 37o30' 1137 500 382 352 382 352 400 600 37o30' 1523 500 432 399 432 39g 450 650 37o30' 1618 600 485 451 485 451 500 700 37o30' 1657 600 535 501 535 499 600 800 37o30' 1746 700 636 601 636 599

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I

公称通径 DN/mm Nominal diameter	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
				D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30'	49	345	300	50	350	300	49	350	300
65	270	83	37o30'	67	441	300	66	447	300	64	447	300
80	280	96	37o30'	79	495	350	77	499	350	75	499	350
100	300	117	37o30'	101	575	350	99	582	400	87	582	400
125	325	144	37o30'	126	587	400	129	590	400	125	590	400
150	350	172	37o30'	152	607	400	150	611	450	145	611	450
200	400	223	37o30'	200	740	450	198	745	550	190	747	550
250	450	278	37o30'	252	863	550	246	867	650	236	869	650
300	500	330	37o30'	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30'	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30'	397	1527	850	387	1531	900	377	1533	950
